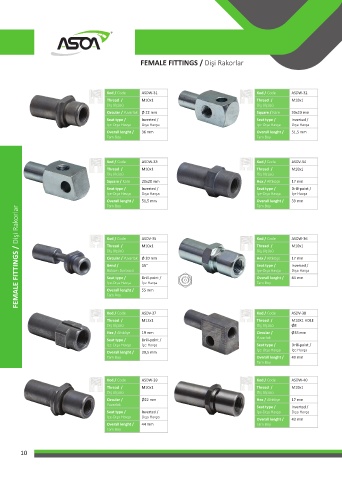

FEMALE FITTINGS / Dişi Rakorlar

Kod / Code ASDW-31 Kod / Code ASDW-32
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Circular / Yuvarlak Ø 22 mm Square / Kare 20x20 mm
Seat type / Inverted / Seat type / Inverted /
İçe-Dışa Havşa Dışa Havşa İçe-Dışa Havşa Dışa Havşa
Overall lenght / 36 mm Overall lenght / 51,5 mm
Tam Boy Tam Boy

Kod / Code ASDW-33 Kod / Code ASDV-34
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Square / Kare 20x20 mm Hex / Altıköşe 17 mm
Seat type / Inverted / Seat type / Drill-point /
İçe-Dışa Havşa Dışa Havşa İçe-Dışa Havşa İçe Havşa
Overall lenght / 51,5 mm Overall lenght / 39 mm
Tam Boy Tam Boy
FEMALE FITTINGS / Dişi Rakorlar

Kod / Code ASDV-35 Kod / Code ASDW-36
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Circular / Yuvarlak Ø 20 mm Hex / Altıköşe 17 mm
Bend / 15° Seat type / Inverted /
Büküm Derecesi İçe-Dışa Havşa Dışa Havşa
Seat type / Drill-point / Overall lenght / 44 mm
İçe-Dışa Havşa İçe Havşa Tam Boy
Overall lenght / 55 mm
Tam Boy

Kod / Code ASDV-37 Kod / Code ASDV-38
Thread / M12x1 Thread / M10X1 HOLE
Diş ölçüsü Diş ölçüsü Ø8
Hex / Altıköşe 19 mm Circular / Ø38 mm
Yuvarlak
Seat type / Drill-point /
İçe-Dışa Havşa İçe Havşa Seat type / Drill-point /
İçe-Dışa Havşa İçe Havşa
Overall lenght / 39,5 mm
Tam Boy Overall lenght / 49 mm
Tam Boy

Kod / Code ASDW-39 Kod / Code ASDW-40
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Circular / Ø22 mm Hex / Altıköşe 17 mm
Yuvarlak
Seat type / Inverted /
Seat type / Inverted / İçe-Dışa Havşa Dışa Havşa
İçe-Dışa Havşa Dışa Havşa
Overall lenght / 43 mm
Overall lenght / 44 mm Tam Boy
Tam Boy
