Page 8 - ASOA-E-KATALOG
P. 8

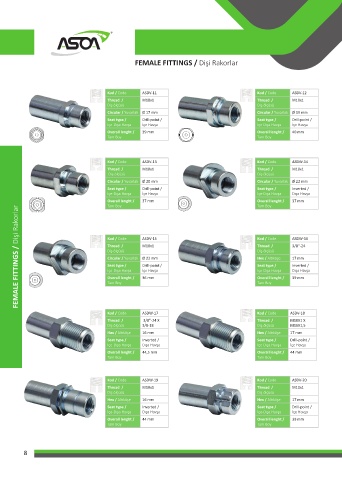

FEMALE FITTINGS / Dişi Rakorlar
Kod / Code ASDV-11 Kod / Code ASDV-12
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Circular / Yuvarlak Ø 17 mm Circular / Yuvarlak Ø 19 mm
Seat type / Drill-point / Seat type / Drill-point /
İçe-Dışa Havşa İçe Havşa İçe-Dışa Havşa İçe Havşa
Overall lenght / 39 mm Overall lenght / 40 mm
Tam Boy Tam Boy
Kod / Code ASDV-13 Kod / Code ASDW-14
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Circular / Yuvarlak Ø 20 mm Circular / Yuvarlak Ø 22 mm
Seat type / Drill-point / Seat type / Inverted /
İçe-Dışa Havşa İçe Havşa İçe-Dışa Havşa Dışa Havşa
Overall lenght / 37 mm Overall lenght / 37 mm
Tam Boy Tam Boy
FEMALE FITTINGS / Dişi Rakorlar
Kod / Code ASDV-15 Kod / Code ASDW-16
Thread / M10x1 Thread / 3/8''-24
Diş ölçüsü Diş ölçüsü
Circular / Yuvarlak Ø 22 mm Hex / Altıköşe 17 mm
Seat type / Drill-point / Seat type / Inverted /
İçe-Dışa Havşa İçe Havşa İçe-Dışa Havşa Dışa Havşa
Overall lenght / 36 mm Overall lenght / 39 mm
Tam Boy Tam Boy
Kod / Code ASDW-17 Kod / Code ASDV-18
Thread / 3/8''-24 X Thread / M10X1 X
Diş ölçüsü 3/8-18 Diş ölçüsü M16X1,5
Hex / Altıköşe 16 mm Hex / Altıköşe 17 mm
Seat type / Inverted / Seat type / Drill-point /
İçe-Dışa Havşa Dışa Havşa İçe-Dışa Havşa İçe Havşa
Overall lenght / 44,5 mm Overall lenght / 44 mm
Tam Boy Tam Boy
Kod / Code ASDW-19 Kod / Code ASDV-20
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 16 mm Hex / Altıköşe 17 mm
Seat type / Inverted / Seat type / Drill-point /
İçe-Dışa Havşa Dışa Havşa İçe-Dışa Havşa İçe Havşa
Overall lenght / 44 mm Overall lenght / 39 mm
Tam Boy Tam Boy
8
