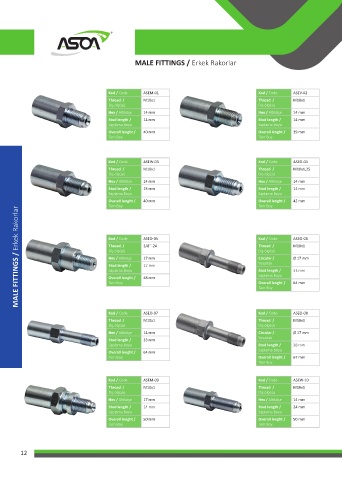

MALE FITTINGS / Erkek Rakorlar

Kod / Code ASEM-01 Kod / Code ASEV-02
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 14 mm Hex / Altıköşe 14 mm
Stud length / 14 mm Stud length / 14 mm
Saplama Boyu Saplama Boyu
Overall lenght / 40 mm Overall lenght / 39 mm
Tam Boy Tam Boy

Kod / Code ASEW-03 Kod / Code ASEO-04
Thread / M10x1 Thread / M10x1,25
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 14 mm Hex / Altıköşe 14 mm
Stud length / 15 mm Stud length / 14 mm
Saplama Boyu Saplama Boyu
Overall lenght / 40 mm Overall lenght / 42 mm
Tam Boy Tam Boy
MALE FITTINGS / Erkek Rakorlar

Kod / Code ASEO-05 Kod / Code ASEO-06
Thread / 3/8’’-24 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 17 mm Circular / Ø 17 mm
Yuvarlak
Stud length / 12 mm
Saplama Boyu Stud length / 33 mm
Saplama Boyu
Overall lenght / 48 mm
Tam Boy Overall lenght / 64 mm
Tam Boy

Kod / Code ASEO-07 Kod / Code ASEO-08
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 14 mm Circular / Ø 17 mm
Yuvarlak
Stud length / 33 mm
Saplama Boyu Stud length / 38 mm
Saplama Boyu
Overall lenght / 64 mm
Tam Boy Overall lenght / 67 mm
Tam Boy

Kod / Code ASEM-09 Kod / Code ASEW-10
Thread / M10x1 Thread / M10x1
Diş ölçüsü Diş ölçüsü
Hex / Altıköşe 17 mm Hex / Altıköşe 14 mm
Stud length / 14 mm Stud length / 24 mm
Saplama Boyu Saplama Boyu
Overall lenght / 50 mm Overall lenght / 50 mm
Tam Boy Tam Boy
