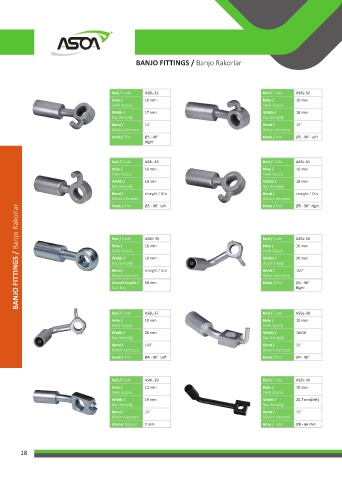

BANJO FITTINGS / Banjo Rakorlar





                                         Kod / Code  ASBL-31                                   Kod / Code  ASBL-32
                                         Hole /      10 mm                                     Hole /      10 mm
                                         Delik ölçüsü                                          Delik ölçüsü
                                         Width /     17 mm                                     Width /     18 mm
                                         Baş Genişliği                                         Baş Genişliği
                                         Bend /      10°                                       Bend /      10°
                                         Büküm Derecesi                                        Büküm Derecesi
                                         Hook / Pim  Ø5 - 90°                                  Hook / Pim  Ø5 - 90°  Left
                                                     Right



                                         Kod / Code  ASBL-33                                   Kod / Code  ASBL-34
                                         Hole /      10 mm                                     Hole /      10 mm
                                         Delik ölçüsü                                          Delik ölçüsü
                                         Width /     18 mm                                     Width /     18 mm
                                         Baş Genişliği                                         Baş Genişliği
                                         Bend /      straight / Düz                            Bend /      straight / Düz
                                         Büküm Derecesi                                        Büküm Derecesi
                                         Hook / Pim  Ø5 - 90°  left                            Hook / Pim  Ø5 - 90°  right
       BANJO FITTINGS / Banjo Rakorlar




                                         Kod / Code  ASBK-35                                   Kod / Code  ASBL-36
                                         Hole /      10 mm                                     Hole /      10 mm
                                         Delik ölçüsü                                          Delik ölçüsü
                                         Width /     19 mm                                     Width /     20 mm
                                         Baş Genişliği                                         Baş Genişliği
                                         Bend /      straight / Düz                            Bend /      100°
                                         Büküm Derecesi                                        Büküm Derecesi
                                         Overall lenght /   58 mm                              Hook / Pim  Ø4 - 90°
                                         Tam Boy                                                           Right



                                         Kod / Code  ASBL-37                                   Kod / Code  ASBL-38
                                         Hole /      10 mm                                     Hole /      10 mm
                                         Delik ölçüsü                                          Delik ölçüsü
                                         Width /     20 mm                                     Width /     16x16
                                         Baş Genişliği                                         Baş Genişliği
                                         Bend /      100°                                      Bend /      30°
                                         Büküm Derecesi                                        Büküm Derecesi
                                         Hook / Pim  Ø4 - 90°  Left                            Hook / Pim  Ø4 - 90°



                                         Kod / Code  ASBL-39                                   Kod / Code  ASBL-40
                                         Hole /      12 mm                                     Hole /      10 mm
                                         Delik ölçüsü                                          Delik ölçüsü
                                         Width /     19 mm                                     Width /     20,7 mm(left)
                                         Baş Genişliği                                         Baş Genişliği
                                         Bend /      20°                                       Bend /      70°
                                         Büküm Derecesi                                        Büküm Derecesi
                                         Horns/ Boynuz  3 mm                                   Boru / Tube   Ø8 - 66 mm
