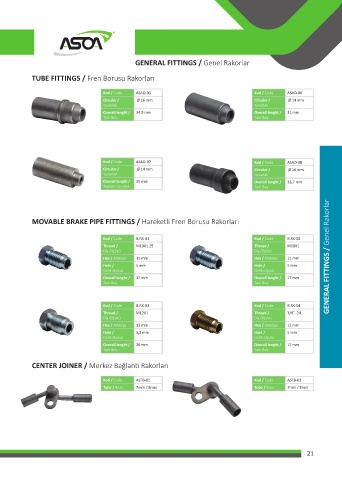

Page 21 - ASOA-E-KATALOG

GENERAL FITTINGS / Genel Rakorlar

TUBE FITTINGS / Fren Borusu Rakorları

Kod / Code ASAO-05 Kod / Code ASAO-06
Circular / Ø 16 mm Circular / Ø 14 mm
Yuvarlak Yuvarlak
Overall lenght / 34.5 mm Overall lenght / 31 mm
Tam Boy Tam Boy

Kod / Code ASAO-07 Kod / Code ASAO-08
Circular / Ø 14 mm Circular / Ø 16 mm
Yuvarlak Yuvarlak
Overall length / 35 mm Overall lenght / 33,7 mm
Toplam Uzunluk Tam Boy

MOVABLE BRAKE PIPE FITTINGS / Hareketli Fren Borusu Rakorları

Kod / Code B.RK-01 Kod / Code B.RK-02
Thread / M10X1,25 Thread / M10X1
Diş Ölçüsü Diş Ölçüsü
Hex / Altıköşe 11 mm Hex / Altıköşe 11 mm GENERAL FITTINGS / Genel Rakorlar
Hole / 5 mm Hole / 5 mm
Delik ölçüsü Delik ölçüsü
Overall lenght / 17 mm Overall lenght / 17 mm
Tam Boy Tam Boy

Kod / Code B.RK-03 Kod / Code B.RK-04
Thread / M12X1 Thread / 3/8’’-24
Diş Ölçüsü Diş Ölçüsü
Hex / Altıköşe 13 mm Hex / Altıköşe 11 mm
Hole / 5,2 mm Hole / 5 mm
Delik ölçüsü Delik ölçüsü
Overall lenght / 20 mm Overall lenght / 17 mm
Tam Boy Tam Boy

CENTER JOINER / Merkez Bağlantı Rakorları

Kod / Code ASTB-02 Kod / Code ASTB-03
Tube / Boru 7mm / 8mm Tube / Boru 7mm / 8mm

21
