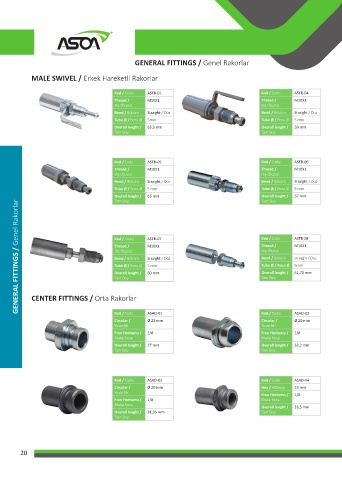

GENERAL FITTINGS / Genel Rakorlar

MALE SWIVEL / Erkek Hareketli Rakorlar

Kod / Code ASTB-01 Kod / Code ASTB-04
Thread / M10X1 Thread / M10X1
Diş Ölçüsü Diş Ölçüsü
Bend / Büküm Straight / Düz Bend / Büküm Straight / Düz
Tube Ø / Boru Ø 5mm Tube Ø / Boru Ø 5 mm
Overall lenght / 65,5 mm Overall lenght / 59 mm
Tam Boy Tam Boy

Kod / Code ASTB-05 Kod / Code ASTB-06
Thread / M10X1 Thread / M10X1
Diş Ölçüsü Diş Ölçüsü
Bend / Büküm Straight / Düz Bend / Büküm Straight / Düz
Tube Ø / Boru Ø 5 mm Tube Ø / Boru Ø 5 mm
Overall lenght / 65 mm Overall lenght / 57 mm
Tam Boy Tam Boy
GENERAL FITTINGS / Genel Rakorlar

Kod / Code ASTB-07 Kod / Code ASTB-08
Thread / M10X1 Thread / M10X1
Diş Ölçüsü Diş Ölçüsü
Bend / Büküm Straight / Düz Bend / Büküm straight / Düz
Tube Ø / Boru Ø 5 mm Tube Ø / Boru Ø 5mm
Overall lenght / 60 mm Overall lenght / 61,70 mm
Tam Boy Tam Boy

CENTER FITTINGS / Orta Rakorlar

Kod / Code ASAO-01 Kod / Code ASAO-02
Circular / Ø 22 mm Circular / Ø 20 mm
Yuvarlak Yuvarlak
Fren Hortumu / 1/8 Fren Hortumu / 1/8
Brake hose Brake hose
Overall lenght / 27 mm Overall lenght / 33,2 mm
Tam Boy Tam Boy

Kod / Code ASAO-03 Kod / Code ASAO-04
Circular / Ø 20 mm Hex / Altıköşe 19 mm
Yuvarlak
Fren Hortumu / 1/8
Fren Hortumu / 1/8 Brake hose
Brake hose
Overall lenght / 33,5 mm
Overall lenght / 31,35 mm Tam Boy
Tam Boy

20
